HONDA XRV750 Photo Album

ポジションランプ取り付け　　2008.01.20　44,108km
　逆車のXRV750にはライトスイッチにポジションランプのスイッチが付いているけど、国産のヘッドライトに交換されているのでポジションライトが取り付けられていない。メインハーネスワイヤーにはポジションランプ用のカプラが付いているので、後はポジションランプ用のハーネスを入手するだけだが、GPSの電源も取りたいので、今まで付いていたマップケース用の電源ケーブルを改造する。しかし、こんな悪戯して車検は通るのか？(笑)

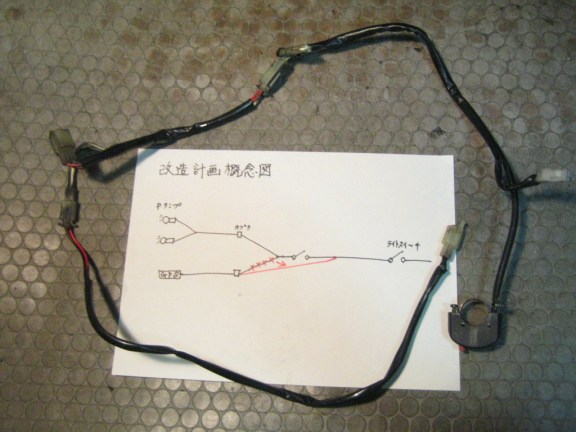

　ポジションランプのソケット付きハーネス（33110-MY1-711）とソケットラバー、４Wバルブが発注から４日で届いた。日本の物流は素晴らしい。カプラなどはガレージの在庫を使用する。現在ポジションランプ用のカプラにはマップケース用のハーネスが装着されており、ＧＰＳの電源をそこから取っている。このＸＲＶはラリー用に愛知の某工房で改造してもらったそうだが、ハーネスの作りが複雑で、また、後から電源の取り出しを追加したようだ。このマップケース用ハーネスを改造して、ポジションランプはスイッチでON、OFF出来るように、ＧＰＳの電源はスイッチに影響されずにそのまま取り出せるようにしたい。ちょっと難しいので、改造計画の概念図を作ってみた。(笑)

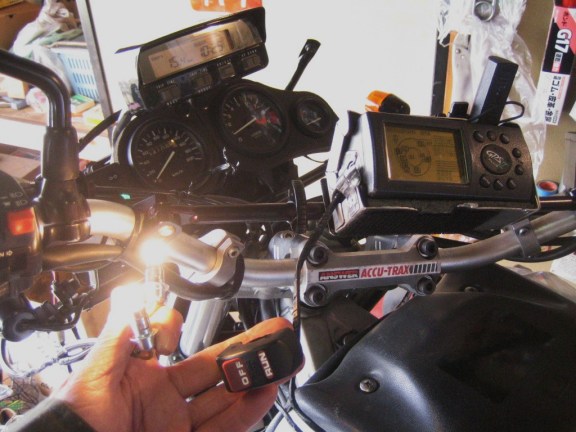

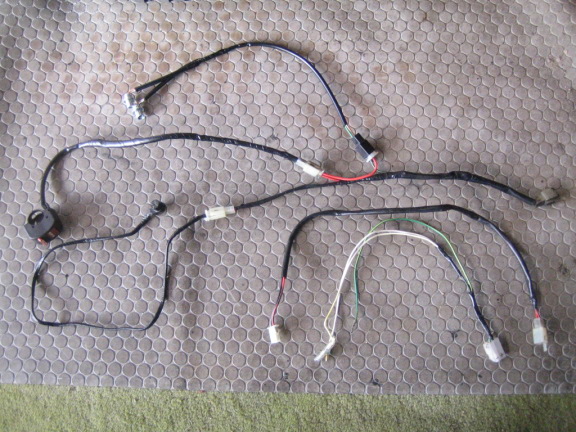

　真冬の夜のガレージは寒いので茶の間のコタツで工作。家族からは｢邪魔だ！」と大好評だったが、家族に私の趣味を理解してもらう良い機会なので知らんぷりして作業を続行。ポジションランプのソケット付きハーネスがそのまま取付けられるようシンプルな配線にしたら、今まで付いていたケーブルが２本余った。テスターでチェックした後、XRVに取付けて動作確認。点灯するし、スイッチも機能する。

　次は、ヘッドライトユニットの穴あけ加工。ヘッドライトは外さないで加工したほうが楽そうなので、ステーに取付けたままで加工する。ドリルで１２mmの穴を左右のヘッドライトユニットの下側に開ける。結構大きな穴だ。エアブローでライトユニット内の切削屑を吹き飛ばし、ソケットラバーを取り付ける。ソケットラバーにポジションランプを差込み、カプラを電源に差込めば完成。

　エンジンを掛けて最終テスト。ドキドキ．．．　電気は苦手だが、OKだ。ちゃんと機能する。

エンジンガード取り付け　　2008.02.11　44,108km

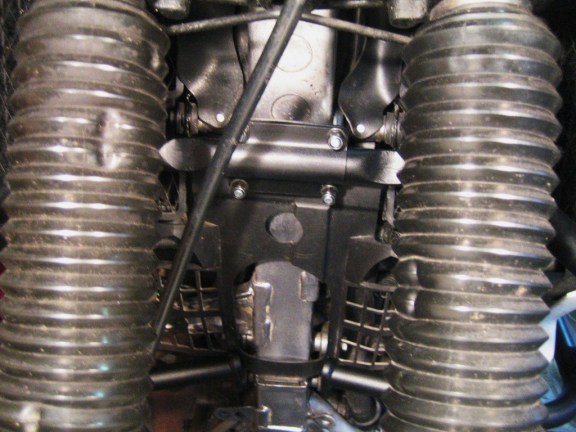

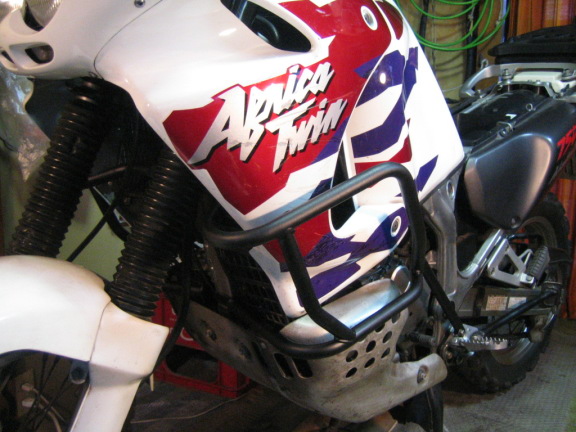

　GIVIのエンジンガードは安くて丈夫との評判。でも、山道を過激に走るとき以外は必要ないので、普段は外しておくつもりだったのだが、取り外すのが面倒くさいので当分そのまま取付けておくことにした。(笑) まあ、実際に取付けてみるとカタログ写真で見るよりも違和感がなく、意外とカッコイーかな？

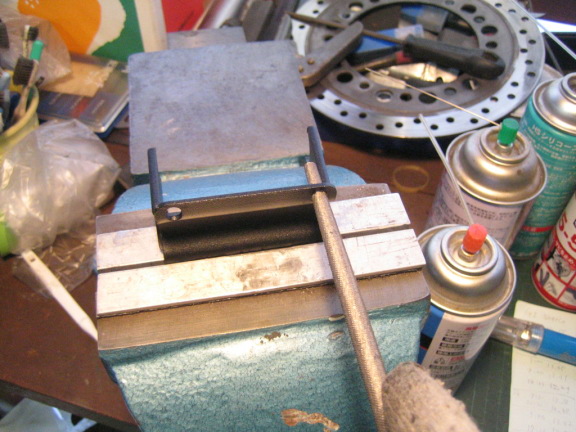

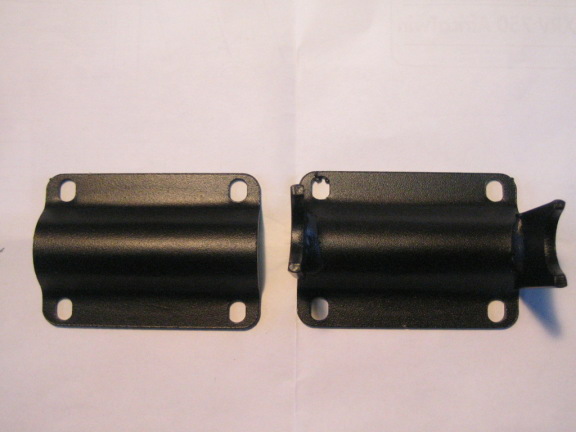

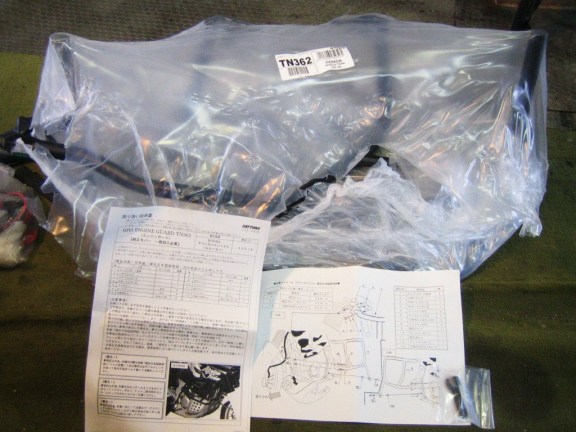

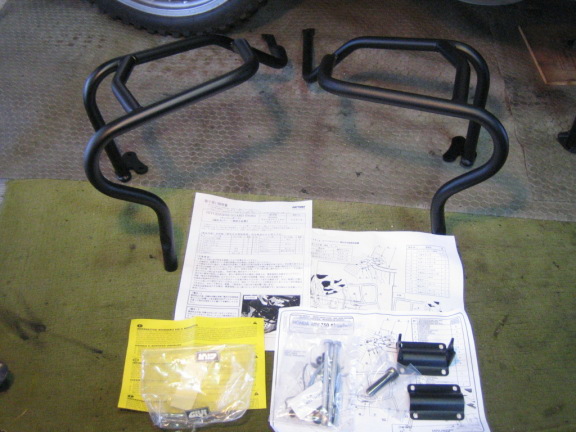

　ビニールのグルグル巻きで届いた。ビニールを取るとガード本体のほかにボルト、ナット、取り扱い説明書、補足日本語説明図が入っている。なかなか親切だ。しかし、そこは流石イタリア製、サポートステーにU字クランプを通す穴にバリがある。バリを取らないとU字クランプが穴に入らないので、さっそくヤスリでバリ取り。バリを削った部分をタッチアップで再塗装。さらにサポートステーを仮組み付けしてみると、U字クランプの幅が穴位置より大きく、入らなかったので幅がサポートステーの穴に合うように手で少し握りつぶして、U字クランプの幅に合わせる。まったく手間がかかる。

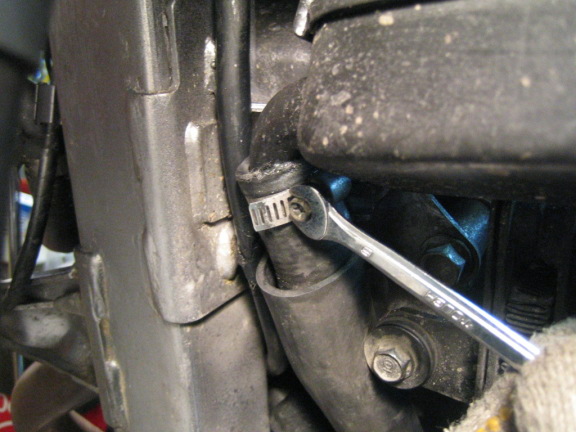

　ガードを取り付けようとアンダーガードを外したら、フレームにラジエター液が垂れている。あちゃ～。たぶん、去年の12月にスロットルとパイロットの調整をしたときの影響で緩んだのだろう。濡れている部分を辿って漏れてる箇所を探すと、左ラジエターとホースの付け根が緩んでいたので、ホースクランプを締め付ける。ついでに、他のホースクランプも緩みを確認し増し締め。

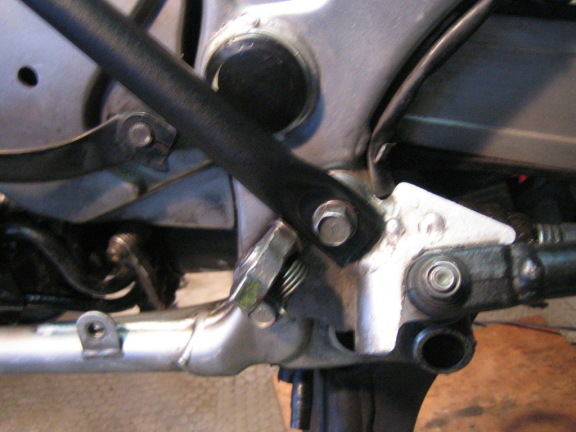

　左はステップを外さないとボルトが抜けないので、ガード本体が取り付けられない。右は後付けの足首ホールド用のジュラルミン板にガードが干渉するので少し削って調整。後は取説の写真を参考にラジエターの樹脂製ストーンガードがU字クランプに当たる部分をドリルで１０mmの穴をあけ、カッターで削って取り付ければ完了。

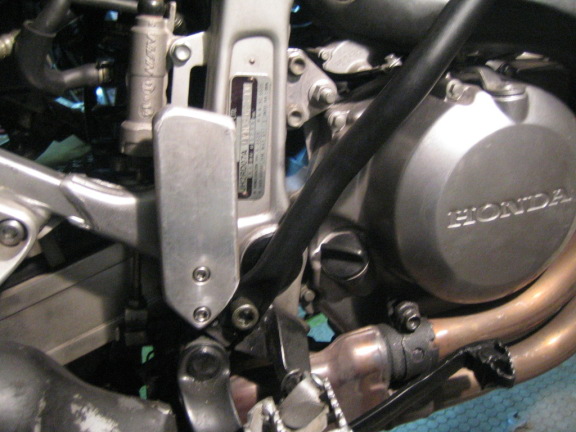

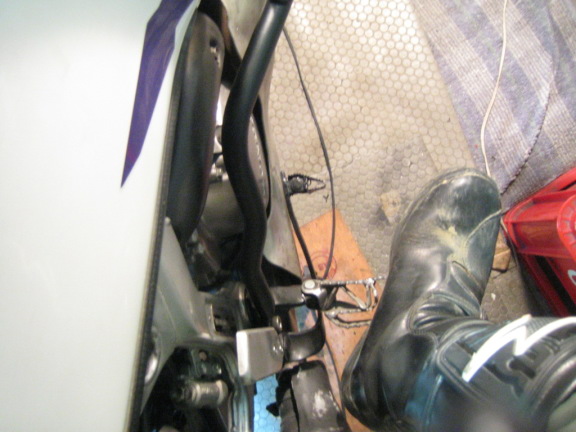

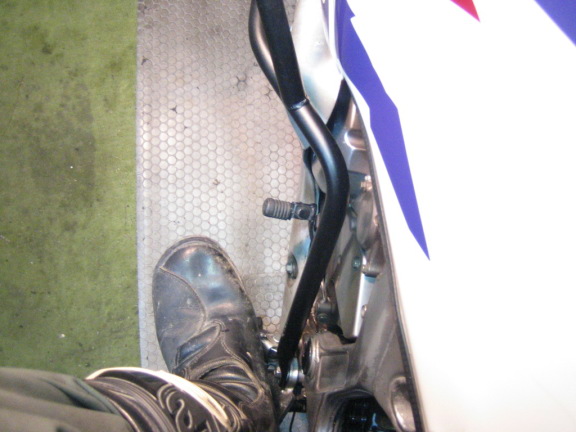

　取り付けが終わってからオフロードブーツでのステップのホールド感を確認。右足はまあまあだが、左足の方はいささか問題あり。ガードのステーがブーツに当たるのが気にかかった。修正のため、ハンマーで叩いて凹ませたい衝動を何とか押さえ、理性的対応を考える。結局、ガイドのステーとフレームの間に新たに挟めた取り付けボルトのワッシャーを抜き取って、１mmステーが引っ込める。シフトチェンジレバーも手で持ってエイヤッと外側に５mmほど曲げた。これで、シフトチェンジが少しは楽になるだろう。

　それにしてもバリ取りが必要とは、さすがイタリア製。　でも、気に入った！！

バッテリー充電用ハーネス作成　　2008.03.21　44,158km
　アフリカツインのバッテリーは充電が面倒。シート、工具、バッテリーカバーを外してやっとバッテリー端子が見えてくる。もっと手軽に充電できるように、充電用の延長ケーブルを作った。

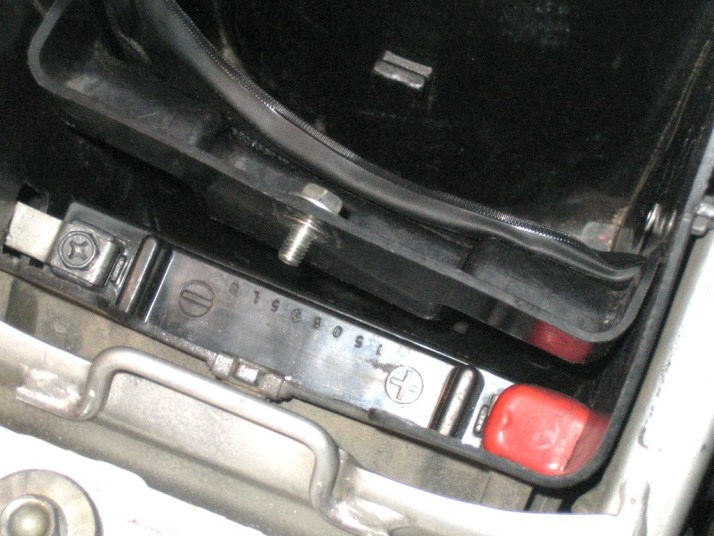

　まず、バッテリーカバーのボルトが無くならないように、きつめのワッシャーを入れて取れないようにした。

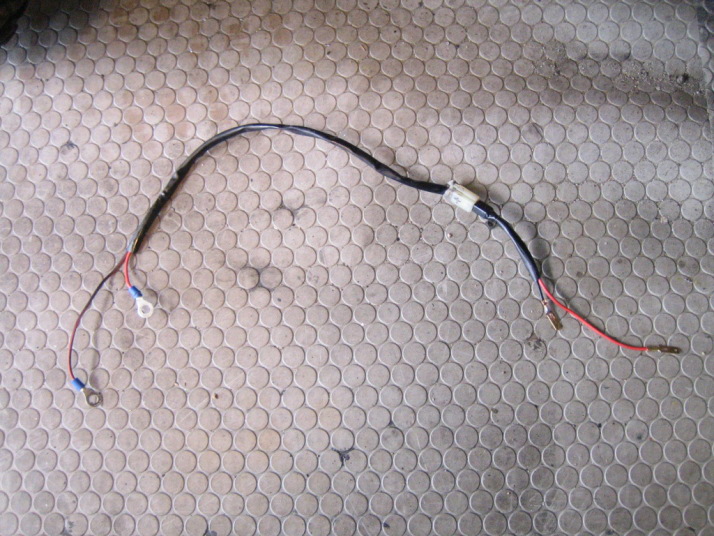

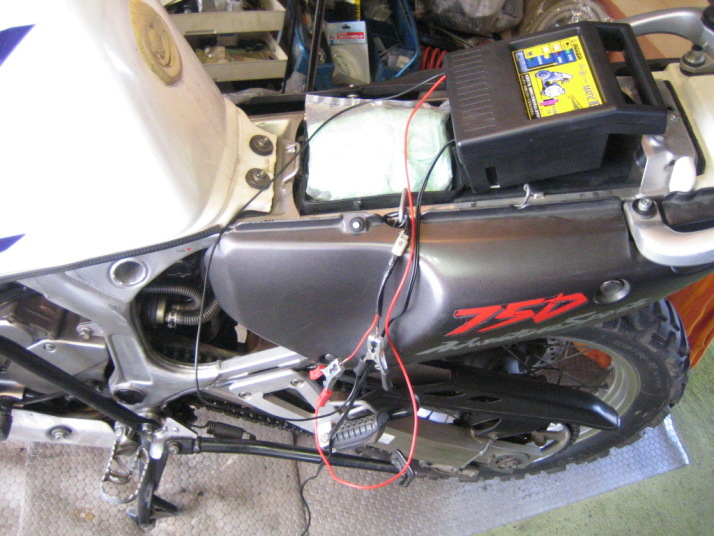

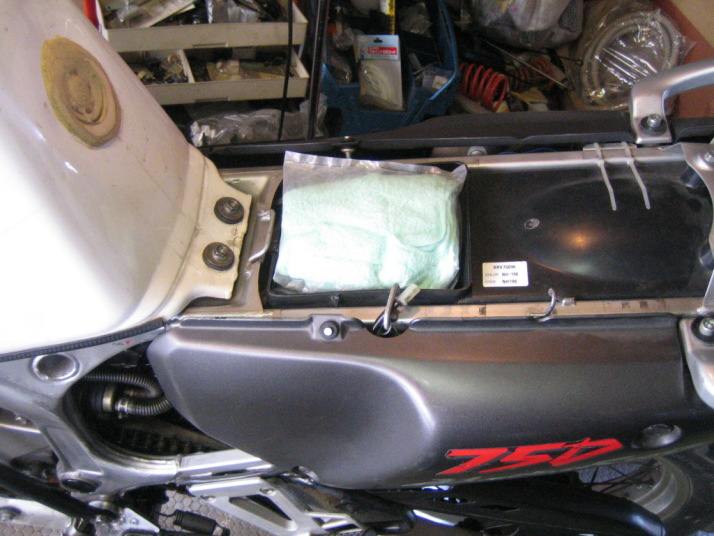

　ポジションランプ取付けの際に余ったケーブルを切ってバッテリー端子にボルト締めするための金具をハンダ付けし、反対側のケーブルには充電器の鰐口で挟むための金具をハンダ付けした。バッテリー端子に取付けてフレームとサイドカバーの隙間からカプラを出しておく。こうしておけば、シートを外してもう片方のカプラを付ければ充電可能だ。
　これで、冬のあいだ乗らないときも充電やバッテリーチェックを手軽にできる。

ワイドステップ強化　　2008.06.21　45,680km
　昨年7月に北海道ツアー用に作ったワイドステップには、市販のワイドステップについているような補強金具を付けていなかった。林道でRステップが岩に当たってちょっと歪んでしまった。やはり手抜はいけない。以前に歪んだので外しておいたCotaのステップをリサイクルしてワイドステップ強化。

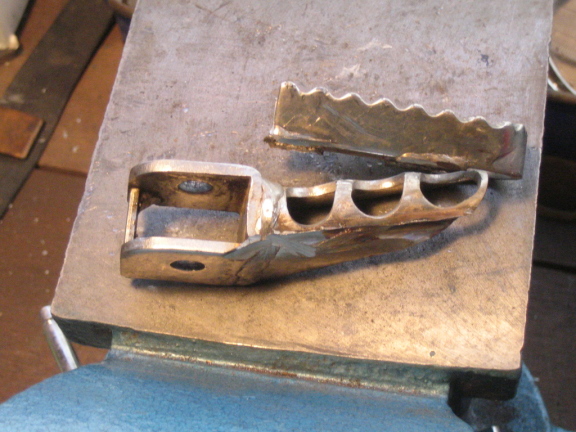

●リサイクル用の歪んだCotaステップを電動グラインダーでばらす。
●靴底のあたる金属部分を真っ直ぐにして２等分する。

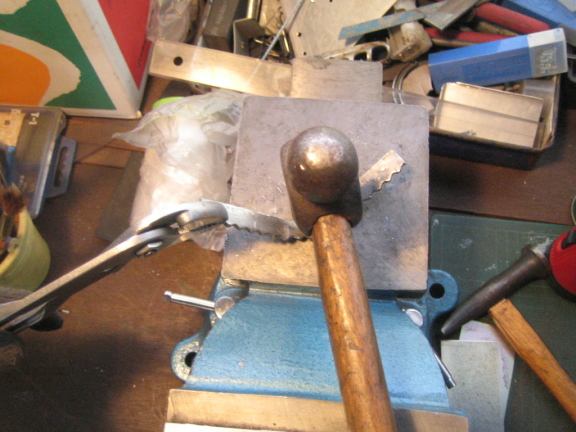

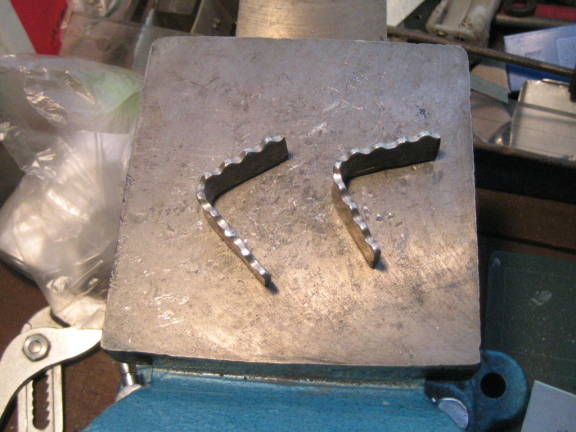

●バイスに挟んで直角に曲げる。
●ステップの端に合わせてグラインダーで削って長さを合わせる。きつめの方が溶接し易い。

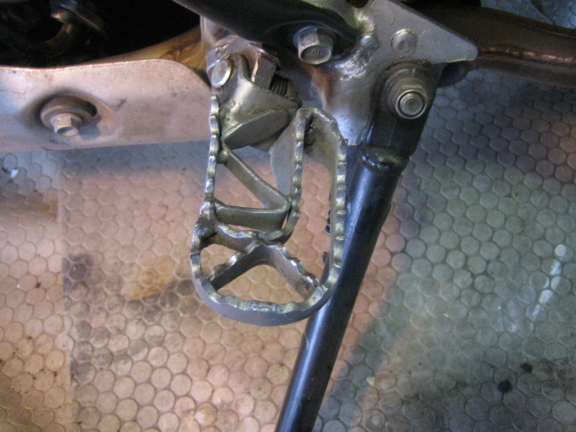

●家庭用の１００V電気溶接機で溶接して塗装する。

スーパートラップ取付け＆ヒートガード作成　　2008.07.04　45,844km

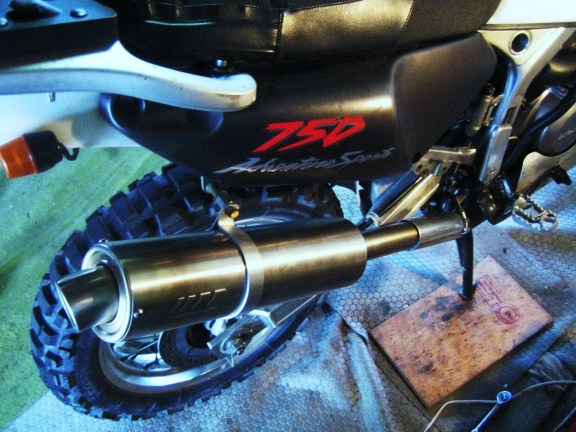

　軽量化と排気サウンドを楽しむため、スーパートラップマフラーに交換。風呂釜の煙突からヒートガードも作成。

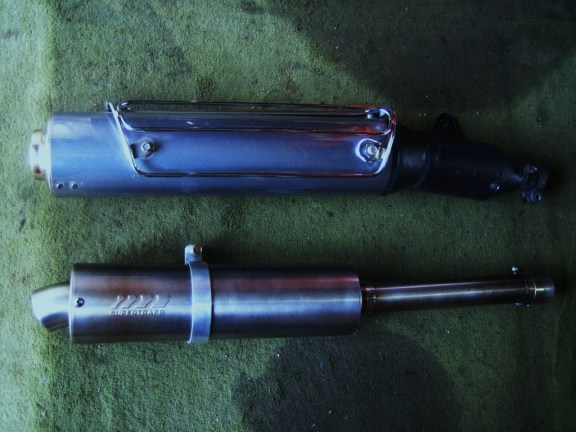

●ホンダ純正マフラーは８kg以上ありズッシリ重い。スーパートラップは５kgくらいで、３kg以上の軽量化になる。

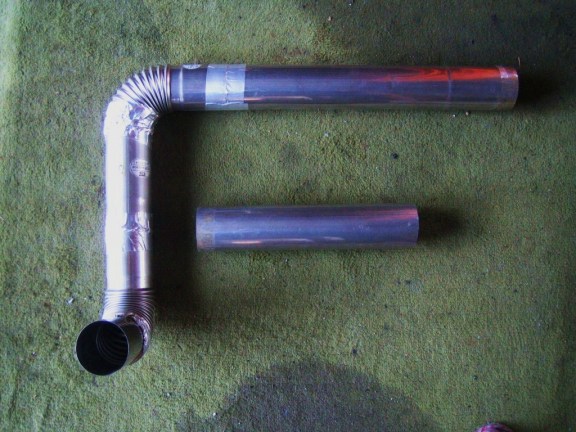

●純正についているヒートガードがスーパートラップには付いていない。ブーツの踵が触りゴム底が溶けないように何かないかと物置を探したら、太さが丁度よさそうなステンレス製の煙突を発見。

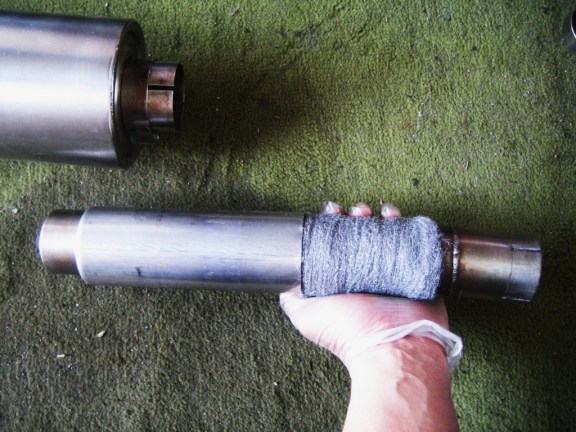

●この煙突を適当な長さに切り、金属磨きのボンスターを巻いた上にかぶせてヒートガードにした。しかし、ボンスターは試走に行った林道で水をかぶり１日で赤錆になってしまった。仕方ないので台所から使い古しのステンレスたわしを貰ってきて巻きつけ、ステンレスワイヤーで止めて煙突を被せた。
●中古のスーパートラップを安く手に入れたので取扱説明書が無く、取付け方法がよく分からなかったので、スイングアームがマフラーに接触しないよう適当に取付ける。
●あとは試走しながら好みの音量とトルク、吹け上がりのバランスがいいところにディスク枚数を調整しようと思うが、今は７枚と６枚のどちらにするかで思案中。林道だと７枚でも音はそんなに大きく感じないし、アクセルのツキがよく走りやすいので今のところ７枚で調整しているが、後日もう一度６枚でも調整して乗り比べて決めたい。
●下り坂のエンジンブレーキでアクセルを戻したときに、アフターファイアとまではいかないが排気がボコつく。面倒くさいのでパイロットスクリューで調整するが、ディスク７枚だとパイロットだけでの調整はチト厳しいかも。
●2008.07.13　その後、６枚のパイロット調整のみで乗っている。グラスウール満杯。
●2008.08.23　ディスク５枚で調整。５枚だどパイロット調整だけでいけそう。

バキュームゲージアダプタ再作成　　2008.08.30　46,716km
　アフリカツイン購入直後の２００７年５月に作ったアダプタはバッチリ使えるのだが、緊急避難的に有り合わせの材料（真鍮のパイプ）で作ったせいか、取付けネジの完成度が低かった。今度は気合を入れて再作成！

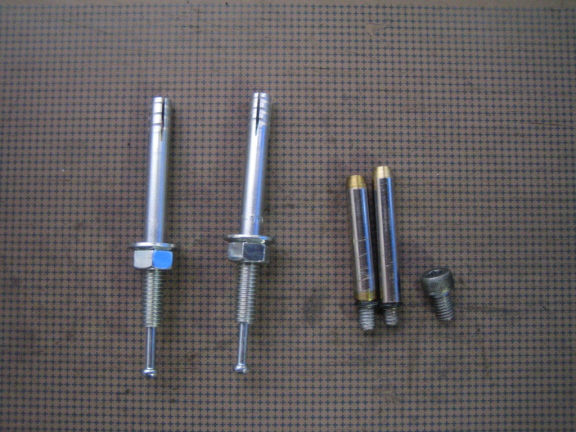

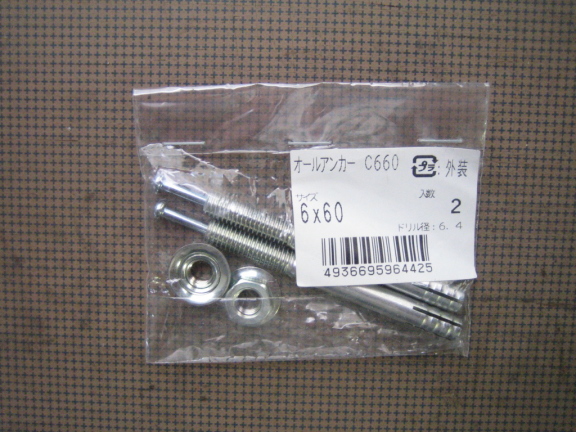

●ホームセンターで、６×６０mmのアンカーを２本９８円で買う。コンクリート壁に何か取付けたい時など使うアンカーである。本当はネジ部分５mmのがピッタリなのだが、ホースをつなぐには外径６mmが必要。
●まず、先割れの所を切って、ホースを繋ぎ易いように先を細くするのだが、作業がし易いよう、ネジ部分を９mm程度出して６mmナットのダブルナットでストッパーを取り付ける。

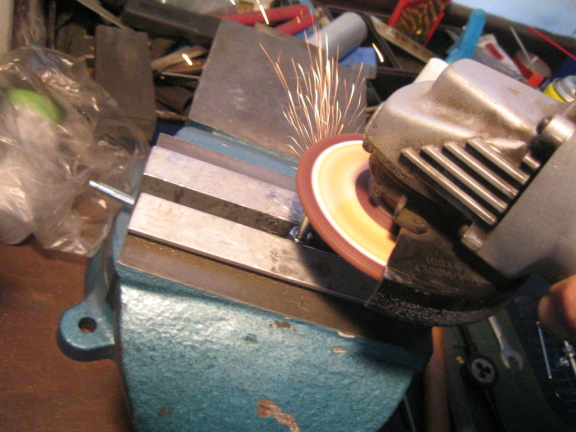

●バイスにアンカーのストッパーを挟み、ピンを抜き、ホースをつなぐ先割れの割れている部分をグラインダーでカットする。
●穴が潰れているのでピンを差し込んで穴を貫通させる。錐とカッターで穴ぐりというか面取り。

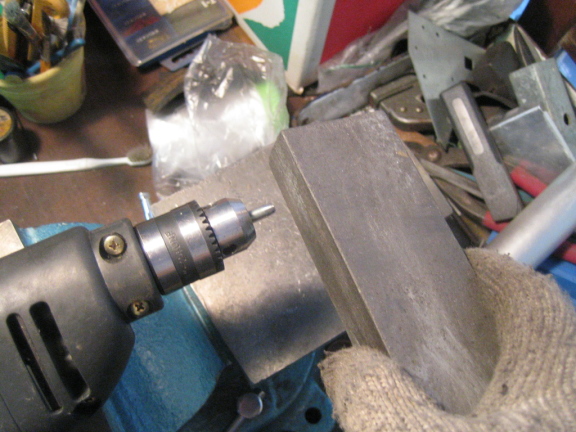

●電動ドリルにアンカーを差し込み、ヤスリで先を斜めに削る、オイルストーンで磨きホースがスムーズに入るようにする。
●ねじ部分をアフリカツインのアダプタ用プラグ穴に合うよう６mmから５mmに削るため、アンカーを電動ドリルに差し込み、電動ドリルでダイスを回転させヤスリで５mmに削る。８mmのネジ部分が確保できるように９mmくらい削る。削りすぎに注意！細くなると当然ねじ山ができまっせん。ノギスで測定しながら削ること。先っちょは、ダイスが入りやすいように少し細くしておくと、雄ねじ切りが楽。

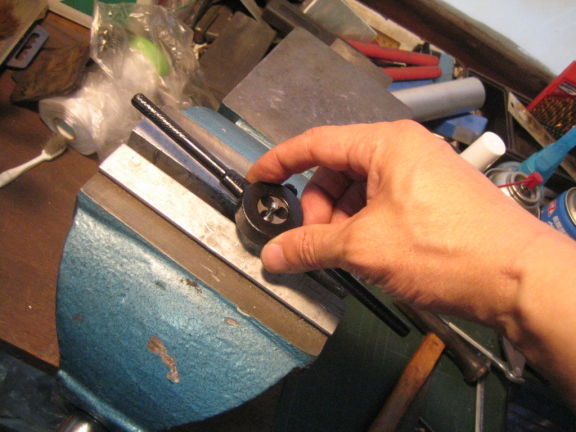

●いよいよ、ねじ加工。ストッパーをバイスにしっかりはさんで、５ｍｍのダイスをアンカーに垂直に当てがい、切削油がわりにＣＲＣを吹き付ける。螺旋部分が３段くらい出来るまでの最初が肝心なので、失敗しないよう慎重に作業をする。ダイスを抑えつけながら、ダイスの中に切り屑が貯まらないように、少し回しては（時計回り）少し戻す（反時計回り）という作業を繰り返す。

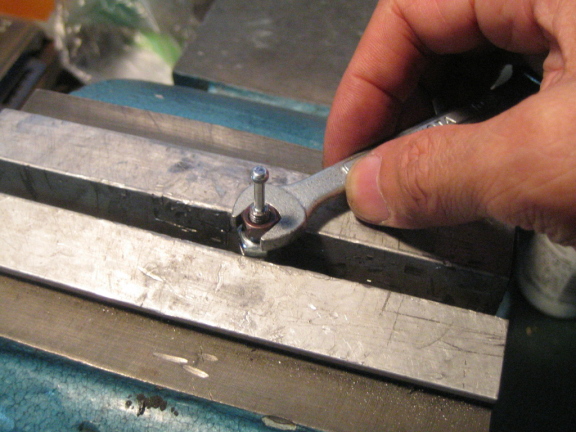

●ねじ山が上手く切れたか試すため、５mmナットを使ってねじ山の仕上げをする。

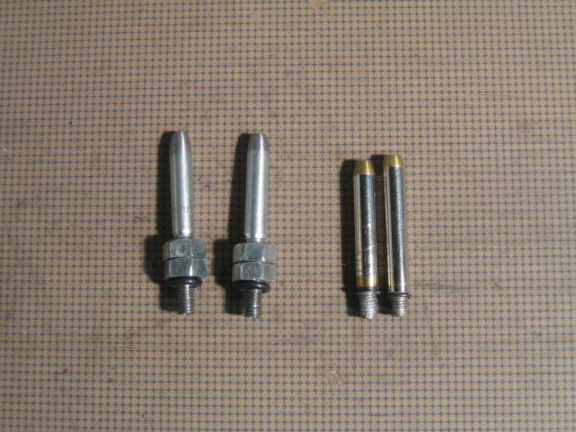

●ストッパーの６mmダブルナットの位置を調整し、ネジ部の長さを８mmに調整。４．５mmのオーリングを入れて完成。

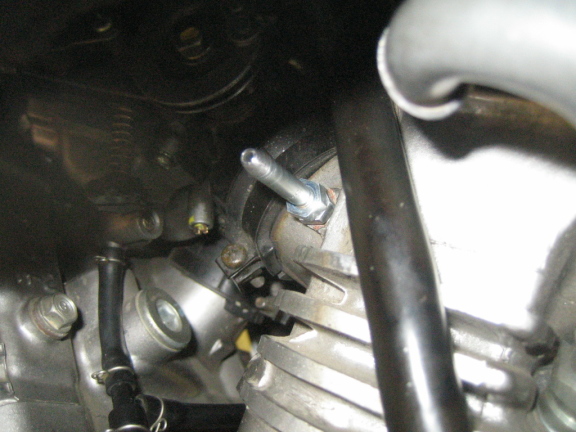

●試しにアフリカツインのエンジンに取り付けてみる。ダブルナットのストッパーとオーリングのおかげで非常にしっかり取り付けられ、ＶｅｒｙＧｏｏｄ！
●早くエンジン同調に使ってみたいが、エンジンの調子がいいので今すぐ同調調整の予定はない。

　　あれっ？それじゃー、何のためにアダプタ作ったんだ？

TOURATECHパニアフレーム改造　　2008.10.10　49,092km
　GIVIのモノキーケースはGIVIのパニアホルダーにワンタッチで取り付けられるようになっているが、GIVIのXRV用パニアホルダーは生産終了。仕方なくツラーテックのパニアフレームを購入したが、ツラーテックのマウンティングキットは脱着がパニアの内側からなのでチョー面倒。

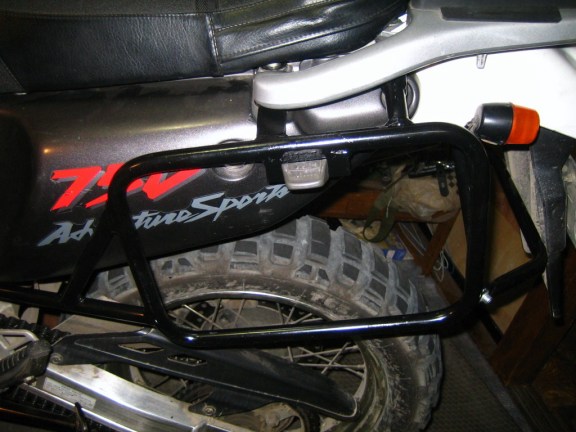

　GIVIチューブラーパニアホルダーXRV用が既に生産終了で、仕方なくTOURATECHのパニアフレームを取り付けた。ところが、使っているうちにGIVIモノキーケースのワンタッチ取付けが「楽そうだなー」と思えてきた。折角付いているものを使わぬ手はない。

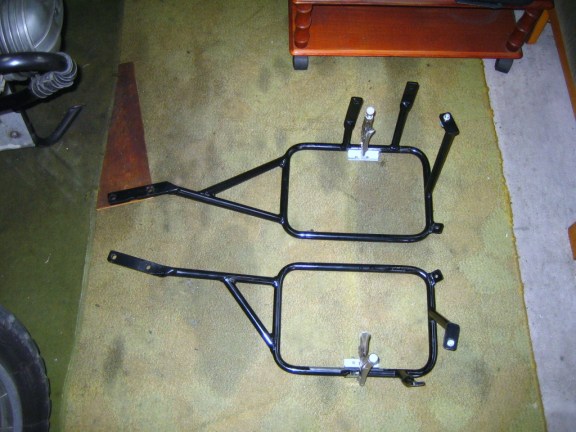

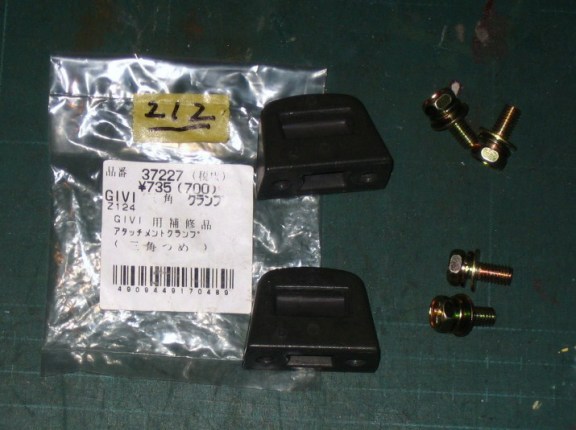

●GIVIアタッチメントクランプ@735円×2、DIYからユニクロ・アングル(L字 3×20×150)198円×1、ボルト(M6×15)@10円×4 を購入。

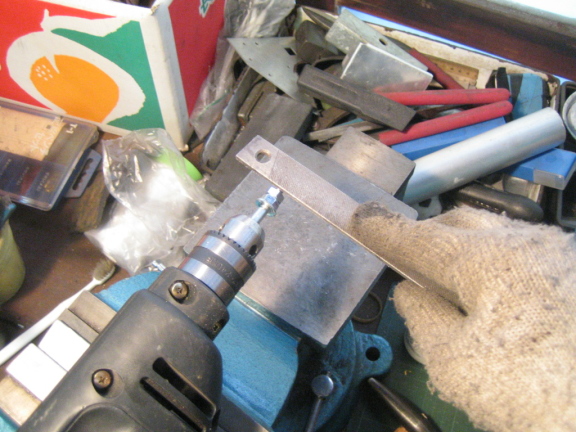

●ユニクロ・アングルを2分割してアタッチメントのネジ穴に合わせてドリルで6mmの穴開け。

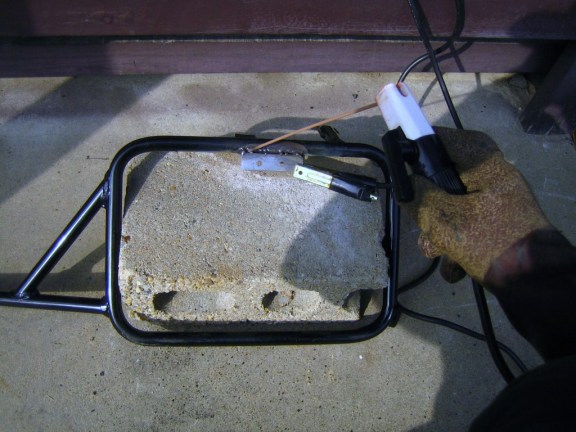

●パニアフレームにアングルの位置を調整してバイスクランプで固定し、溶接。
●電動グラインダーで磨いて塗装。
●位置を合わせてパニアにツラーテックのマウンティングキットを付け直す。

ウインカースイッチ清掃　　2008.11.22　51,516km
　ウインカーが点滅するのにタイムラグが生じるようになった。バッテリーをフル充電しても症状が改善しない。ウインカーリレーのコンデンサーが劣化したかとおもったが、リレーではなくスイッチの接点部分の汚れによる異常であった。

●症状：気温による点滅速度の遅れ。原因特定：リレー交換するも症状変わりなし、ハーネス異常なし、カプラ接点異常なし、スイッチ？

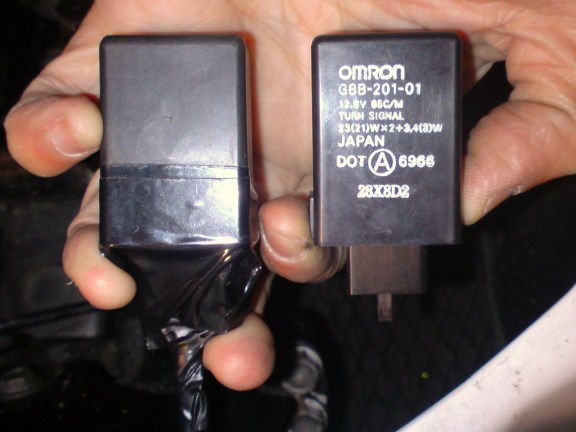

●リレーに異常はなかったので、結局リレーは交換しなかった。雨水除けのスカートだけ新しく巻き直す。新たに購入したリレーは予備パーツとしてストック。

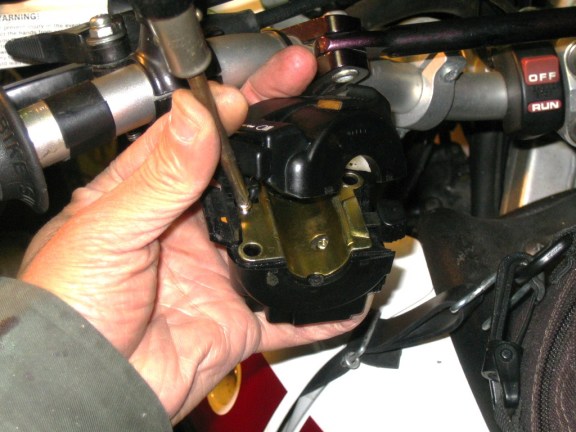

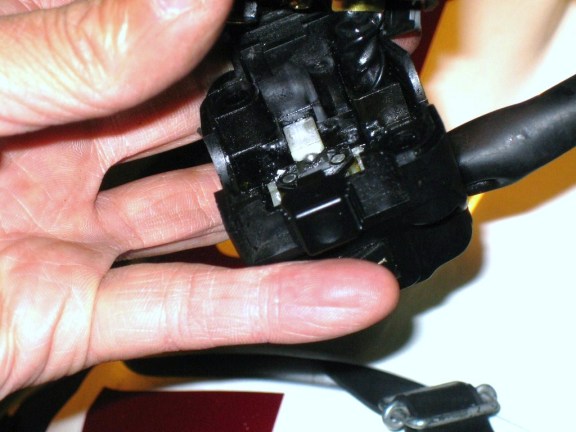

●スイッチをバラして中の金具のネジを外すとスイッチの接点部分が見える。真っ黒に汚れていたのでこれが原因と確信する。

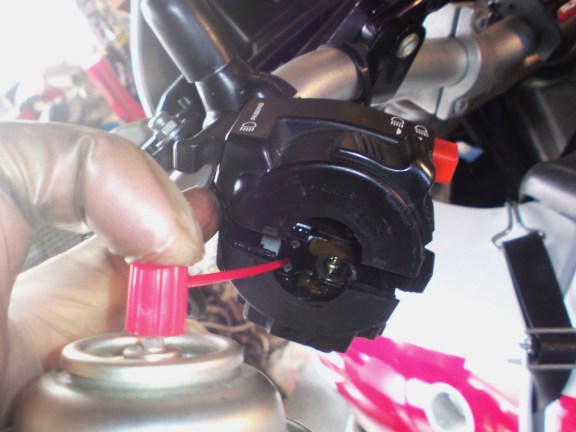

●接点にCRCを何度も吹きかけ、ボロ布と綿棒で拭き取り接点を綺麗にする。ホンダのプッシュキャンセル式のウインカースイッチは接点が小さいのだろう。念のためライトスイッチやホーンスイッチなども綺麗にする。

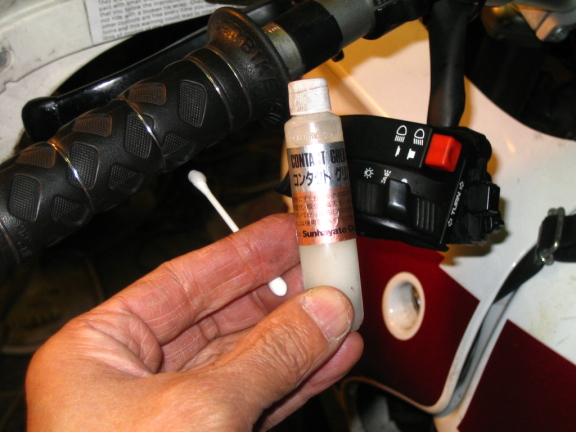

●おまじないに、１０年前に秋葉原で購入したコンタクトグリスを綿棒で接点に塗る。

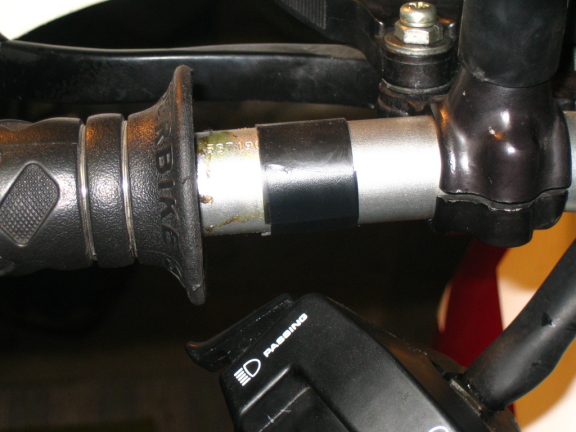

●スイッチの取付けが緩かったので、プチブルゴムをハンドルバーに巻き滑り止めにする。
●エンジンを始動してウインカースイッチを入れてみると、ピッカ、ピッカと眩しく輝く。おまけにスイッチの節度感も復活し、カチッ、カチッと気持ちよい。
●清掃はメンテナンスの基本。こりゃーもっとメンテナンスせよとの天のお告げであろうか？

フロントフォークオイル交換　　2008.12.23-30　52,229km
　38,000kmで購入してから14,000km走ったアフリカツイン。前の所有者がいつ交換したか分からないので、フロントフォークのオイルを交換。

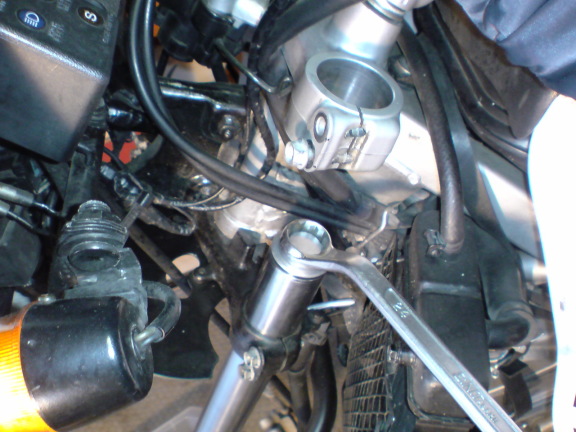

●ブレーキキャりパーとフロントホイルを外したあと、フォークをステムから外す前に先にフォークキャップを弛めておく。後からキャップを外すのは至難の業。作業がしやすいので、私はフォークをトップブリッジから下げ、ステムのところのフォークロア割り締めボルトで押さえてキャップを弛める。

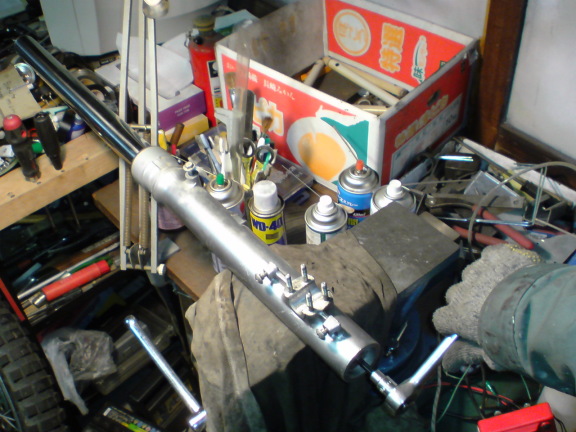

●フォークをステムから取り外す。次に内部点検のためフロントフォークを分解するためソケットボルトを弛めるが、オイルを交換するだけなら必要ない。大きいバイスでボトムケースのキャリパブラケットを挟んでしっかり固定しソケットボルトを緩めるが、オイルが垂れない程度に又そっと締めておく。大きいバイスが無い場合、フォークをステムから取り外してしまうと、アウターチューブの下のソケットボルトが簡単には外せないので注意。その場合は、フォークをステムから外す前に、アクスルシャフトとブレースを再び取り付けて左右のフロントフォークをしっかり固定してソケットボルトを弛める。普通はネジロックが塗ってあるのでボルトのネジ穴を舐めしないように注意。いずれにしても、インパクトレンチがあれば楽勝。

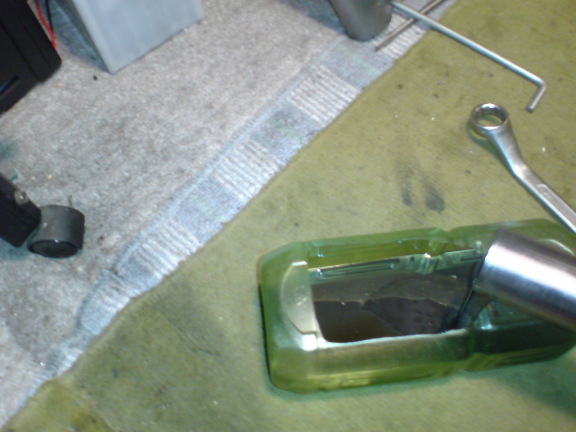

●フォークキャップを外してオイルを抜き取る。それなりに汚れている。スプリングを取り出す。

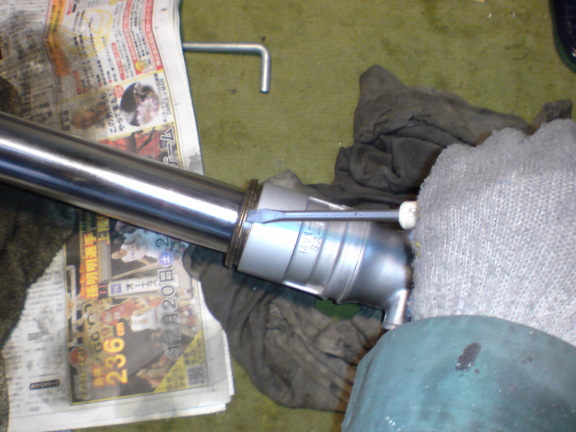

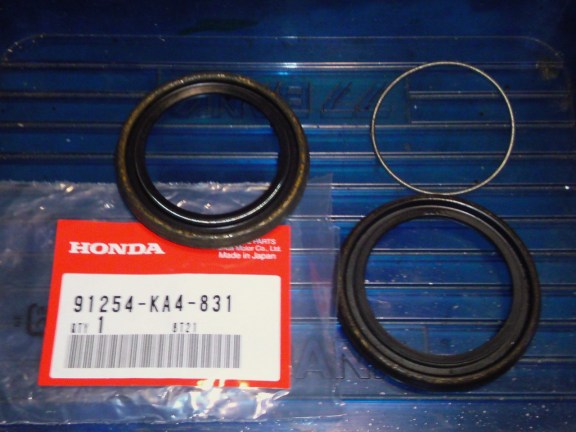

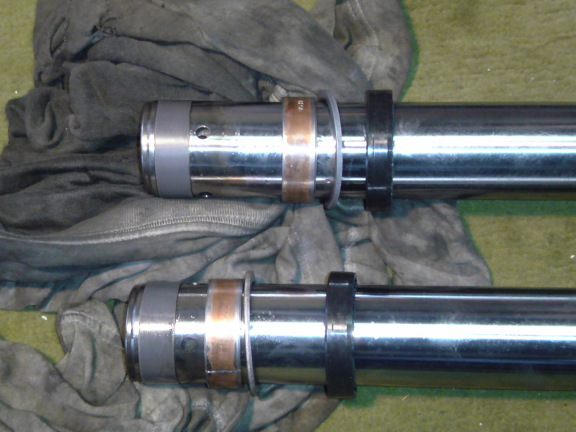

●ソケットボルトを外し、フォークピストンを取り出す。ダストシールの外し方はマニュアルに記載がない。適当にダストシールをマイナスドライバーとハンマーでコツコツ叩いて外す。ボトムケースを押さえインナーチューブを強く引っ張ってオイルシールごと引き抜く。ブッシュは綺麗な状態で片減りなどはない。オイルシールも綺麗で消耗していない感じだが、ダストシールは片方のリップに疵があり要交換。
●近所のバイク屋にフォークオイル10号２本とダストシール１個を発注。ところが、オイル１０号はメーカー在庫なしで、バックオーダーとなる。暫し、溜め息。１本はバイク屋の在庫を探してゲット。
●いつになるか分からないオイルを待ってられないので先にフロントフォークを組み立てておく。何とかなるでしょ。(笑)
●オイルシールにフォークオイルを塗り、インナーチューブの角で傷つけないように気をつけながら組付ける。アウターチューブをボールペンでアウターチューブと中のパイプの位置あわせをしてから、ソケットボルトにネジロックを少し塗って軽く取り付ける。ボルトを締め付けるのは後で。

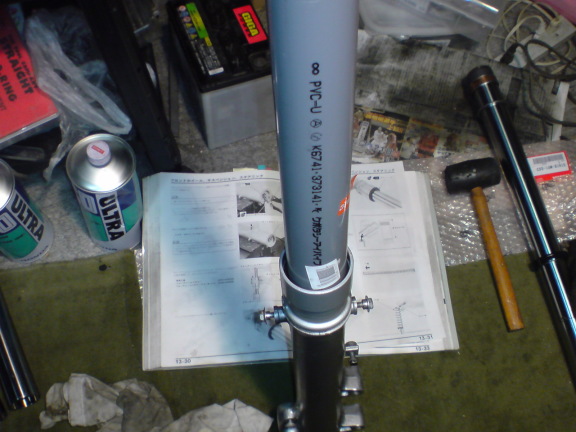

●オイルシール打ち込みのため特殊工具を購入。市販のオイルシールプッシャーではありません。そんな特工は街でしか売っていないので、買いに行くのに1日掛かりますんで面倒くさいし、市販のシールプッシャーは爪でシールを痛めそうで好みではありません。高い工具が無くても何とかするのが素人メンテ。いい加減な計測の結果、内径44mm以上、外径53mm以下の塩ビ管ならXRVのインナーパイプのオイルシールに合うようだ。近くのDIYで購入したのは内径44mm、外径48mm、長さ1mの塩ビ管298円。リップを傷つけないように内側を面取りし、シールに当ててギュッと押し込むだけで入る。もちろんシールとアウターチューブの両方にフォークオイルを塗っておき、塩ビパイプにすがって体重をかけ一気に入れる。ポコンと嵌まる。ガンガン叩くような野蛮なことはしません。ここでフォークを立てたままでソケットボルトをインパクトレンチで締め込むと、センターが出るんだと。
●フォークオイルを測って入れる。本当は片方648ccだが、1本分の1000ccしかないので取りあえず左右半分こで500cc。足りないオイルは後から追加して入れるってことで．．．と考えてたらオイルも届いたって連絡が。せっかくだからシッカリ踏んばるように、少し多めに700ccずつ入れた。

タンデムステップブラケット修復
　アフリカツインの右側のタンデムステップのブラケットは大きく外側にはみ出しているので、右にこけると必ず地面と接触して壊れる。マフラーには傷がつかないところを見ると、意図的なマフラーガードとしての造形なのだろうかと思えてくる。中古で購入した時から壊れていたのだが、まれに家族をタンデムさせることがあるので、足を乗せても大丈夫なぐらいには修復しておこうと思う。

●ピンが入る下の穴の部分が欠けている。ドリルで２か所に２mmの穴をあけてタップで３mmのネジ穴を切る。ドリル穴を正確に開けるのが一番難しい。
●空回りしないようにナットをつけた３mmボルトをねじ込み、円形になるように曲げる。
●金属補修用のエポキシ樹脂で成形し、ジョイントピンを通して形を整える。

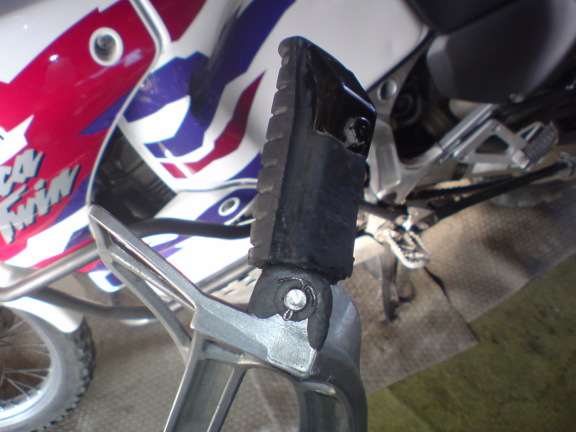

●一晩放置し、固まったらヤスリで形を整える。ステップを取り付けて完成。

ラジエター少しだけ修復　　2009.01.12　52,468km

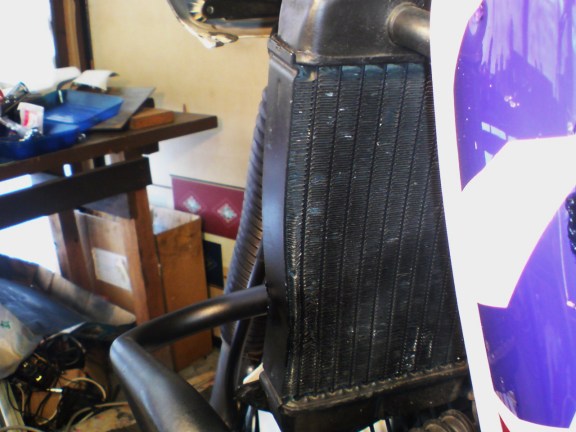

　左側のラジエターに大きいへこみがある。冷却機能に影響はないが、少し直しておこう。XRVの前所有者は激しい走りでよく転んだようだ。

●ラジエターの凹んでる端をバイスでつかんで引っ張る。ただそれだけ。
●どうせ冷却機能に影響はなさそうなので、無理せずいくらか凹みが戻ったところでやめる。
●バイスでつかんだところをタッチアップして終わり。

2009冬季整備　　　　2009.02.08　52,819km
（エアクリーナケース修復、バルブクリアランス調整、インシュレータ補修、エンジン同調）
　今年は例年より雪が少ないので、東北の冬とはいえチョコットは走ることができる。しかし、山の方には行けないので海の方に牡蠣なんかを買いに行くが、寒いせいかエンジンの調子がいまいち。そこで、今回の冬季整備はエンジン同調を完璧にすることにした。先日作ったバキュームゲージアダプタも実際に使ってみたいしね。

●まずはエアクリーナケースを外してキャブクリーナーでキャブレータの清掃。

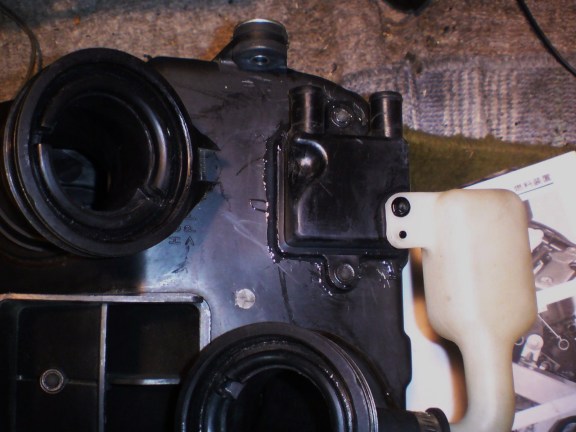

●エアクリーナケースをよく見ると、ブローバイホースの入るボックスの接着剤がとれてボックスが浮いている。あまり影響はないだろうが一応エポキシ樹脂で接着して補修。一晩放置。

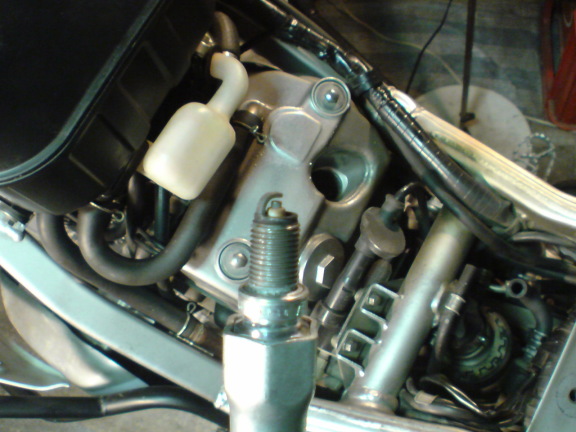

●プラグは４本とも綺麗に焼けている。申し分なし。

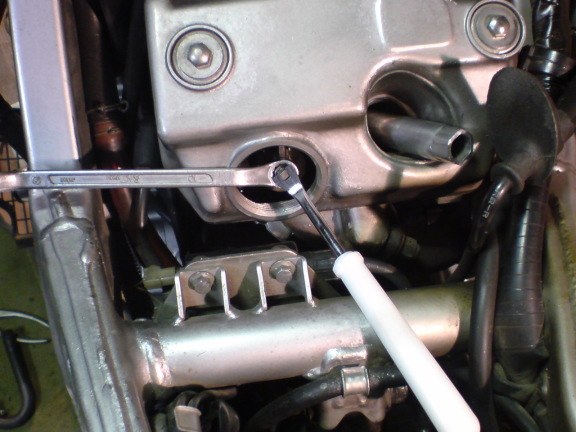

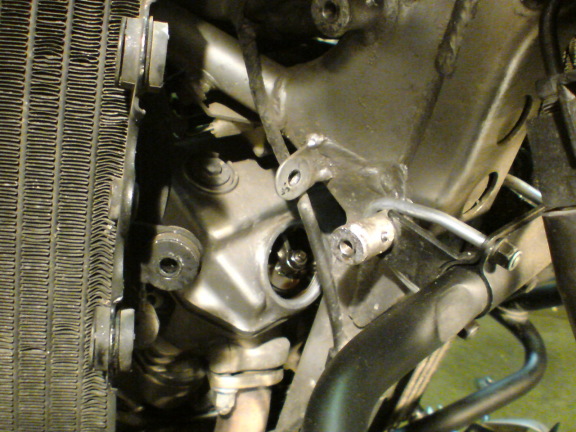

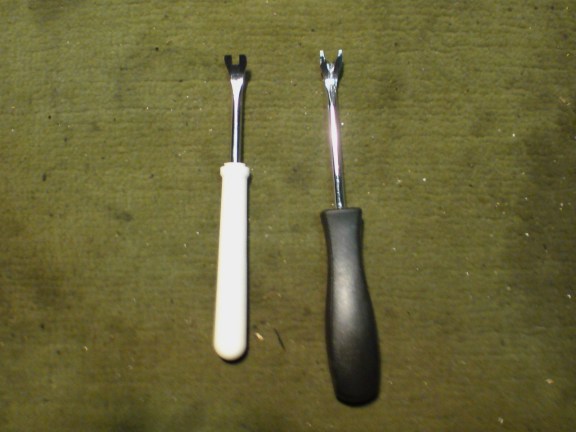

●次にバルブクリアランスを調整。FTシリンダーのEN側のタペットホールにたどりつくには、右のラジエターを外さなければならない。めんどくせー。おまけにタペットアジャストスクリューレンチというスペシャルツール（ＳＳＴ）がない。2007.05.17に38,177kmでクリアランスをチェックした時はギャップ修正をしなかった。今回はクリアランスの修正作業をするので必要だが、今から発注しても届くまで３日はかかるので１００金で日曜大工用のツールを２本買ってきた。写真左の白い柄の方は電動グラインダーで幅４mmに削ったタペットレンチ、右の黒い柄の方は丸く削ったホースクランプ。
クリアランスの状態は、　　FT-EN:0.20 INL:0.15 INR:0.16
　　　　　　　　　　　　　　　　RT-EN:0.18 INL:0.15 INR:0.14
これを規定値のIN:0.15 EN:0.20 にきっちり調整。

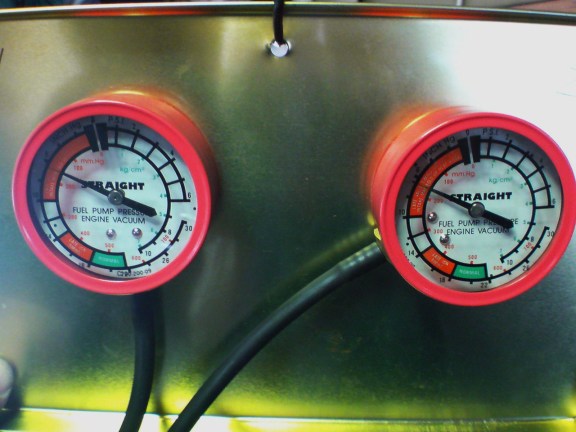

●いよいよ同調調整だが、その前にサイレンサーをスーパートラップから純正サイレンサーに戻し、パイロットジェットを標準戻し回転数２・３/８に合わせる。先日作ったバキュームゲージアダプタを取り付けて負圧ゲージのチューブを接続。アイドリング後の測定結果は、

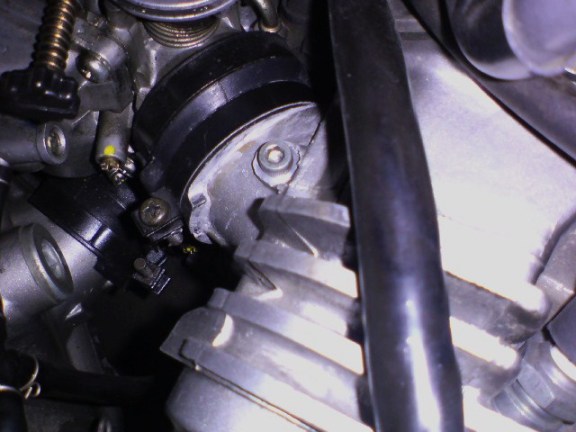

RT-210mmHg　 FT-250mmHg　で同調調整スクリューを締め込めばいいのね。と思ったがそうはいかない。あれっ？なんか変．．．　アクセルをスナップするたびにアイドリングがすぐに落ち着かない。アクセルワイヤーが引っ掛かっているようでもなし、どうしたことか。もしかしたらとＣＲＣをキャブのつなぎ目に吹き付けると、案の定。アイドリングが落ちる。２次空気を吸っている。場所を特定すべく更にＣＲＣをシツコク吹き付けると判明した。リアシリンダーのキャブのインシュレータからとフロントシリンダーのキャブのエアクリーナケースとの接合部からの２か所。エアクリーナケースの接合部の金属バンドはきつく締めると逆にケースが浮いてきて余計に空気を吸うし、エアクリーナ側なので関係ないことはないが気にしなければそれまで、かな？ということで放置。(笑)　問題はインシュレータのところからの２次空気吸い。アイドリングが安定しない犯人はこいつだ！しかし、ここでもまた、パーツを発注すると時間がかかるということで、応急処置として耐熱シリコンパッキンをインシュレータの隙間に塗り込んだ。結果はＯＫ、安定した。アイドリングを１２００回転に合わせると、
RT-190mmHg　 FT-250mmHg　　あとは調整スクリューを締め込んで、FT-190mmHg に調整。アクセルをスナップさせても落ち着いている。バッチリだ。

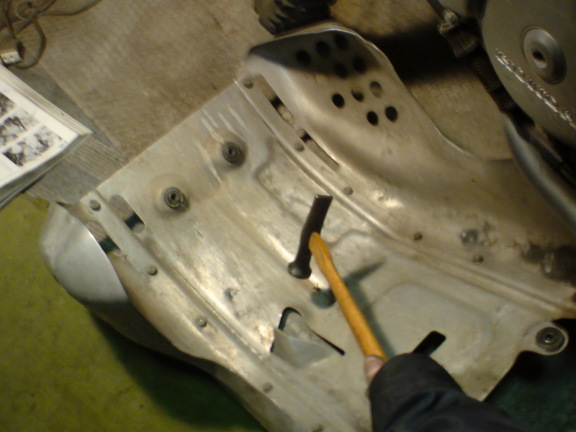

●最後に、スキッドプレートの修正。知らないうちに石でもぶつかったのだろう、っていうか何時もガーンってすごい音で石が当たっている。スキッドプレートの真ん中が大きく凹んでいたので、外してハンマーで叩き直す。
●試乗の結果は完璧。あまりの調子良さに寒いのに２００kmも走ってしまった。あっ、タイヤ丸坊主じゃん。
